Арт.: AL-PL11-3

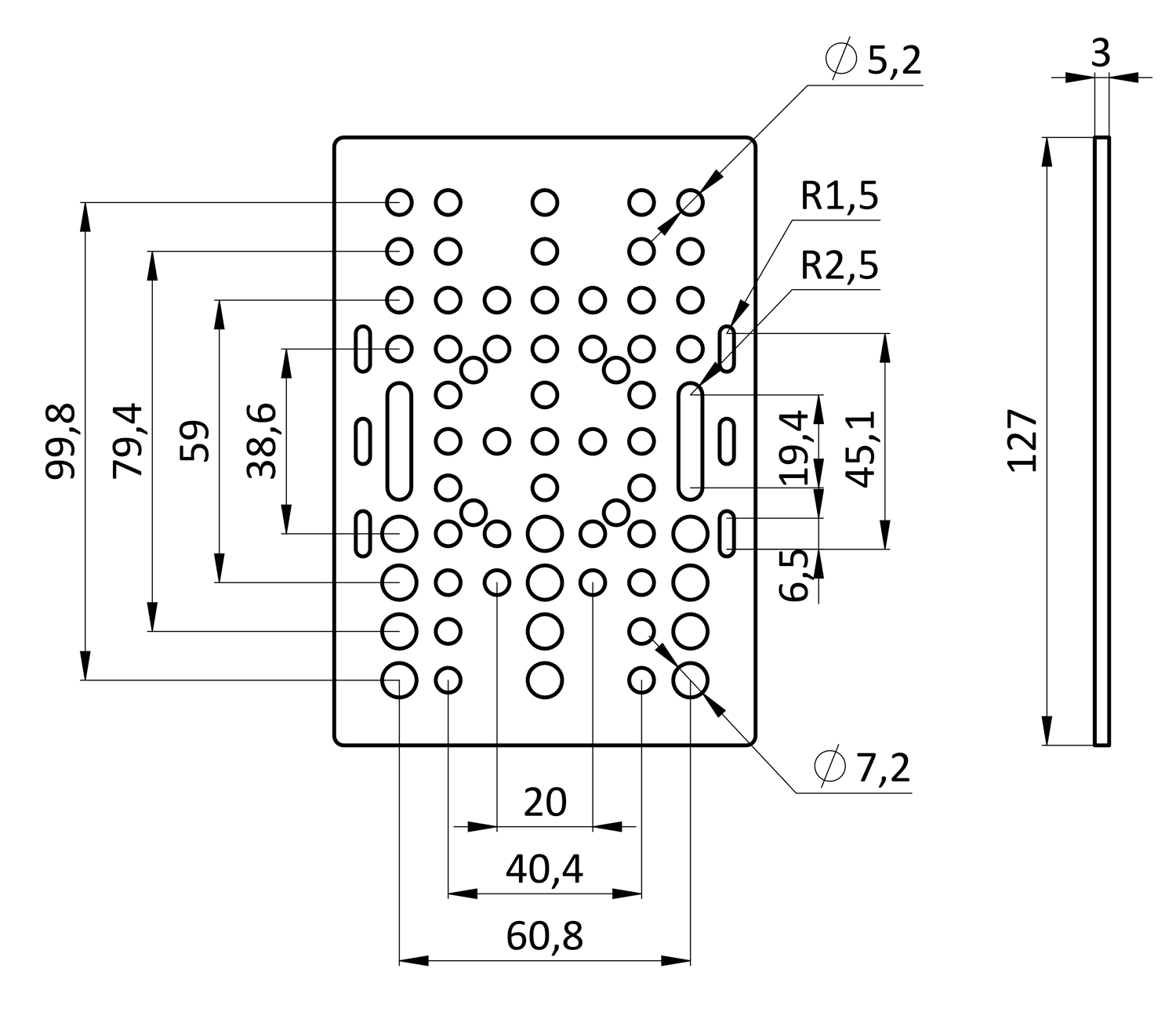

Пластина портальная 127х88 для роликовПластина портальная 127х88 для роликов
Новинка

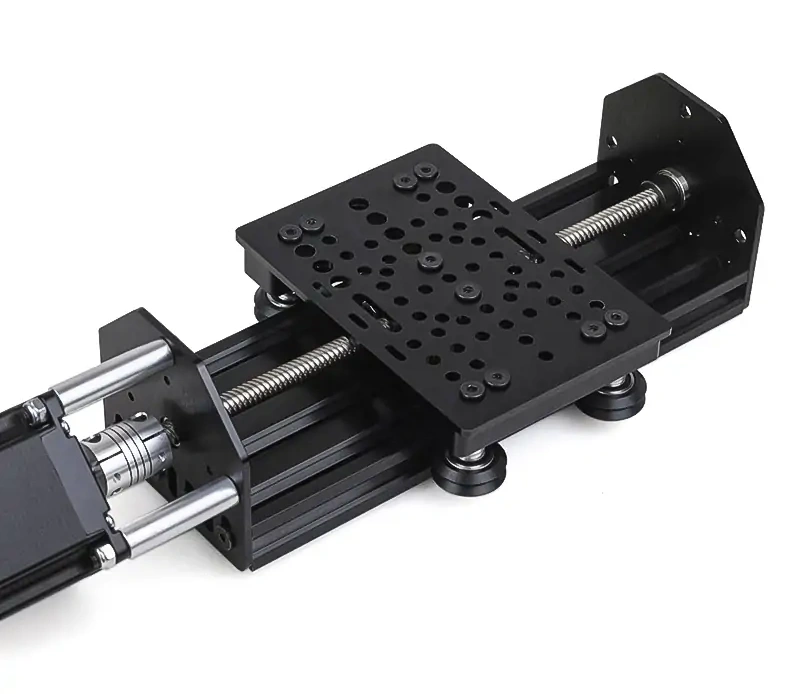

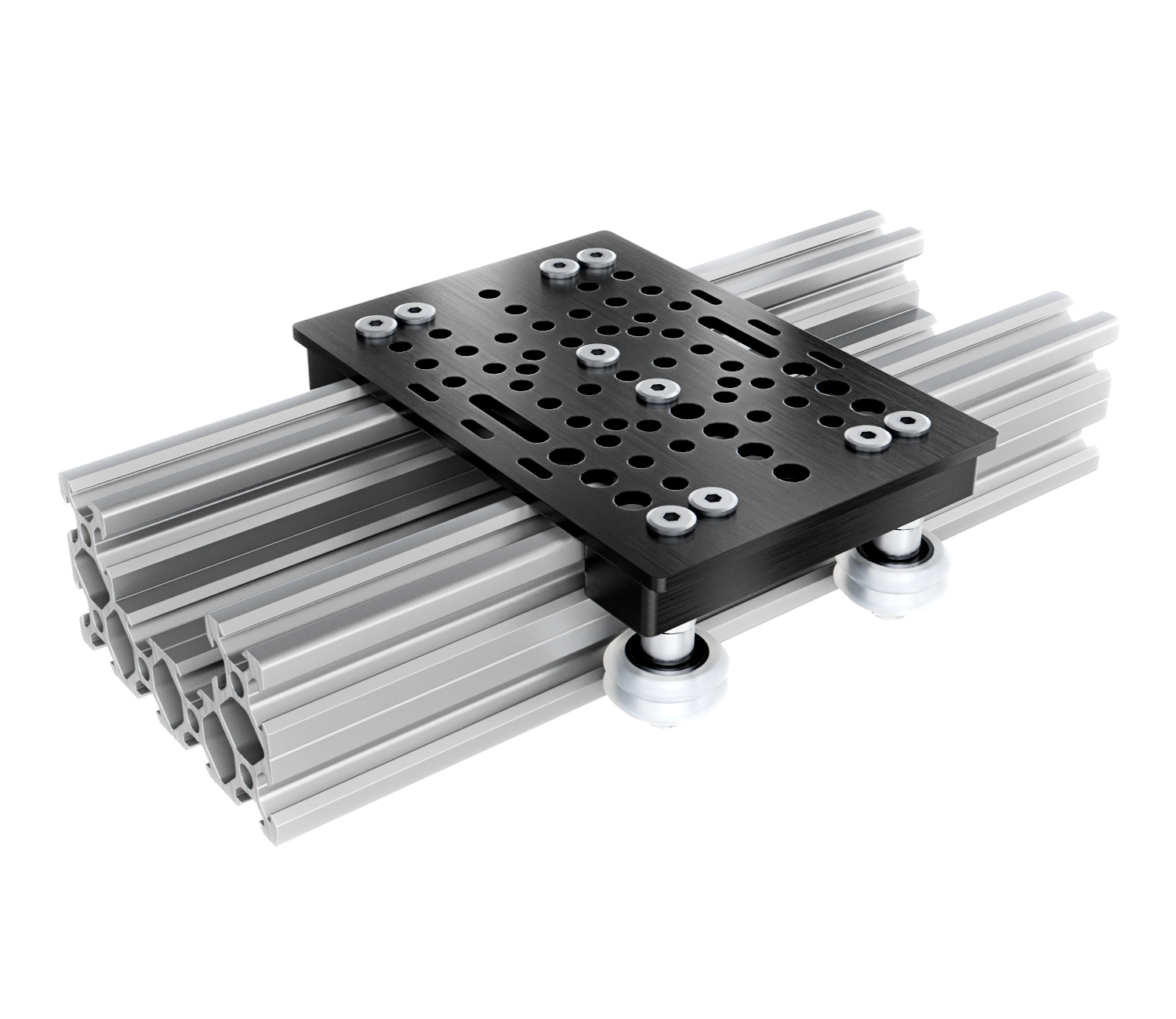

Универсальная портальная пластина 127х88 применяется для перемещения роликов по алюминиевому профилю. Благодаря большому количеству отверстий можно подобрать удобный способ крепления, также наличие двух отверстий позволяет легко зафиксировать ремень под 90 градусов.
Подходит к профилям V20х20, V20х40, V20х60, V20х80, V40х40
Рекомендации комплекта сборки:

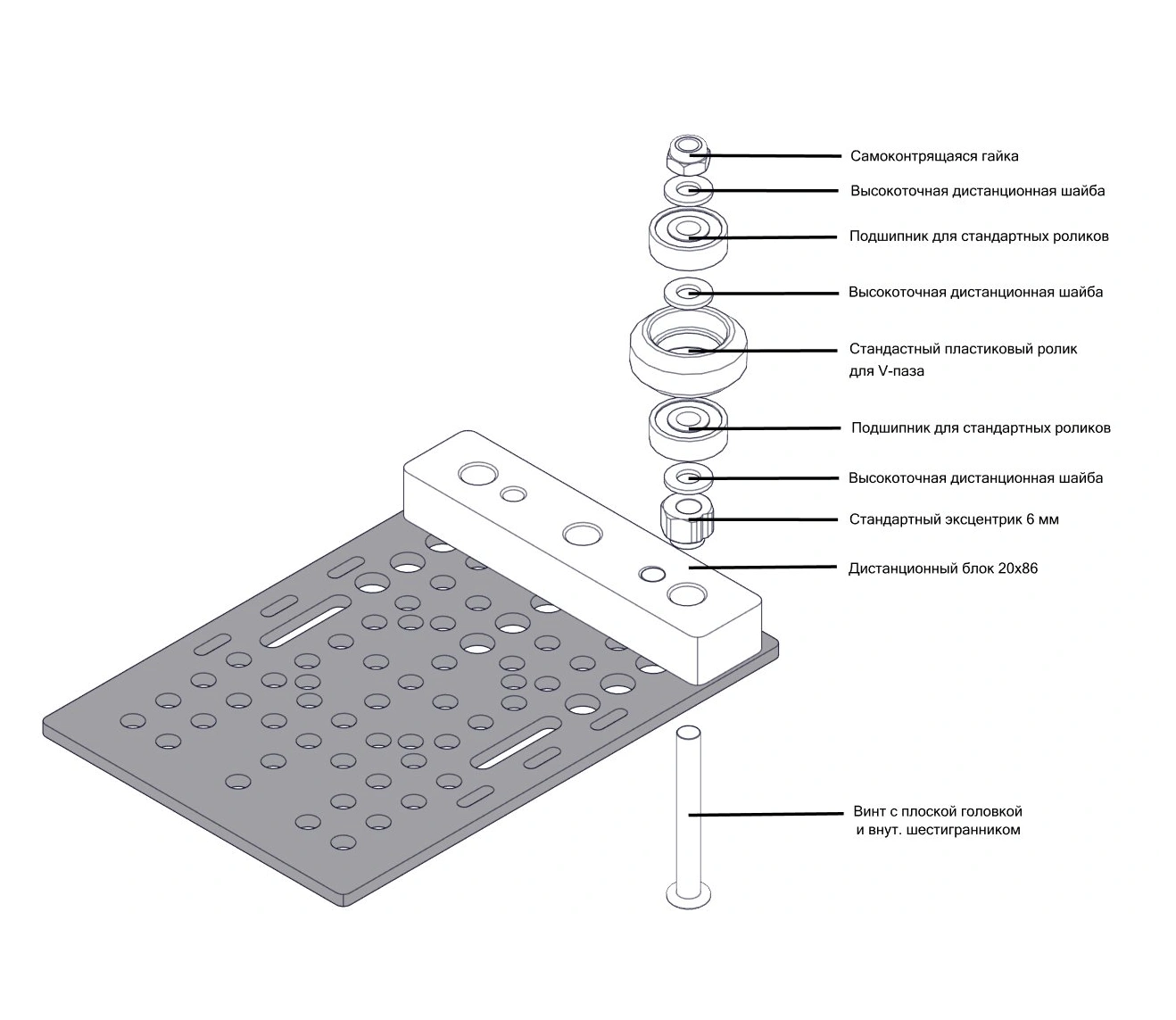

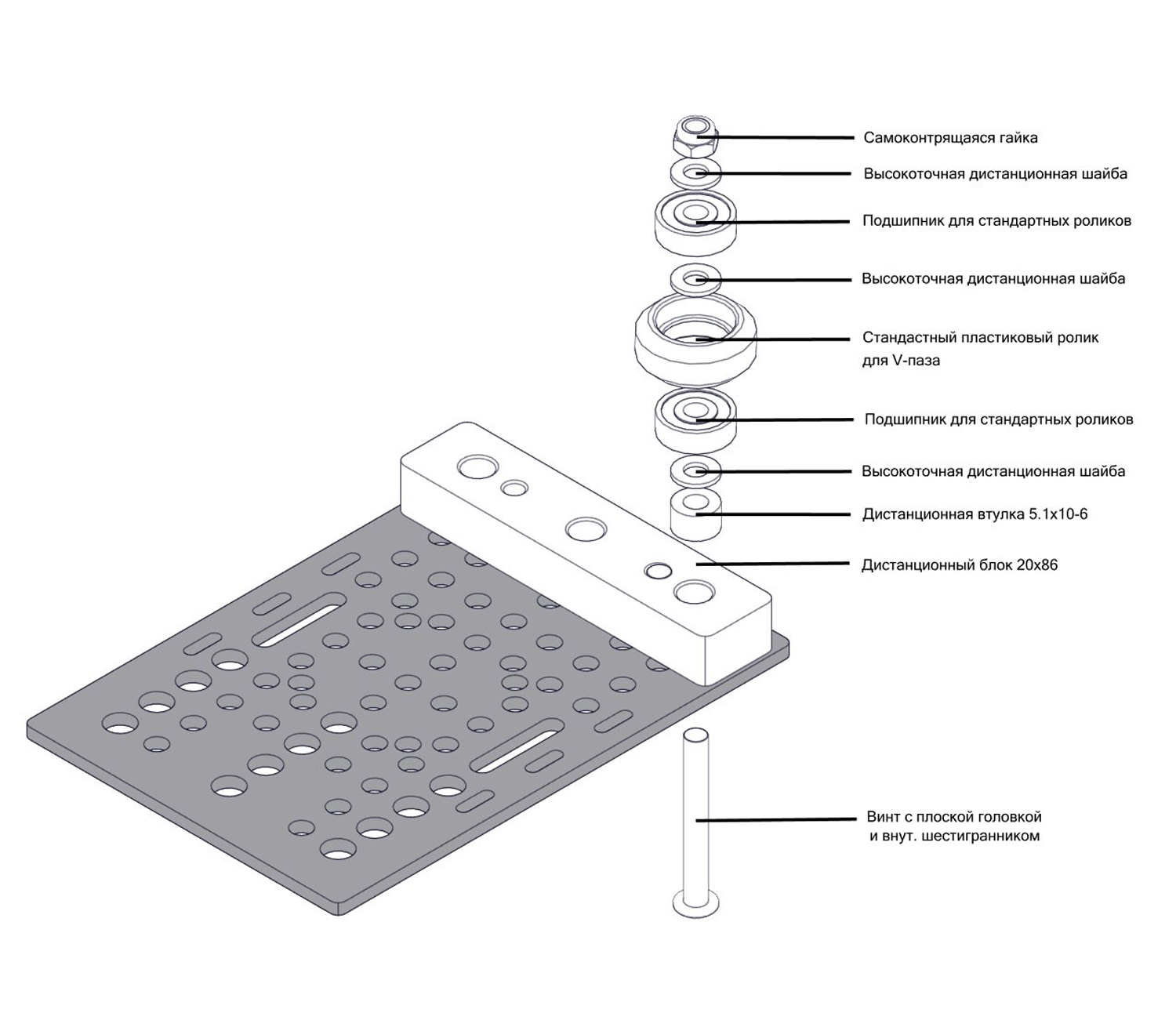

Вариант 1 - без ходовой гайки
Винт с плоской головкой и внут. шестигранником М5х40 - 4 шт;
Подшипник для стандартных роликов D5/D16,625RS или D5/D16,625ZZ - 8 шт;
Стандартный эксцентрик 6 мм для винта М5 C или S - 2 шт;
Самоконтрящаяся гайка M5 - 4 шт;
Дистанционная втулка 5.1x10-6 - 2 шт;
Высокоточная дистанционная шайба 5x10 мм - 12 шт;
Винт с плоской головкой и внут. шестигранником M5х15 - 4 шт;
Дистанционный блок 20х86 - 2 шт;
Стандартный пластиковый ролик для V-паза - 4 шт
Подшипник для стандартных роликов D5/D16,625RS или D5/D16,625ZZ - 8 шт;
Стандартный эксцентрик 6 мм для винта М5 C или S - 2 шт;
Самоконтрящаяся гайка M5 - 4 шт;
Дистанционная втулка 5.1x10-6 - 2 шт;
Высокоточная дистанционная шайба 5x10 мм - 12 шт;
Винт с плоской головкой и внут. шестигранником M5х15 - 4 шт;
Дистанционный блок 20х86 - 2 шт;
Стандартный пластиковый ролик для V-паза - 4 шт

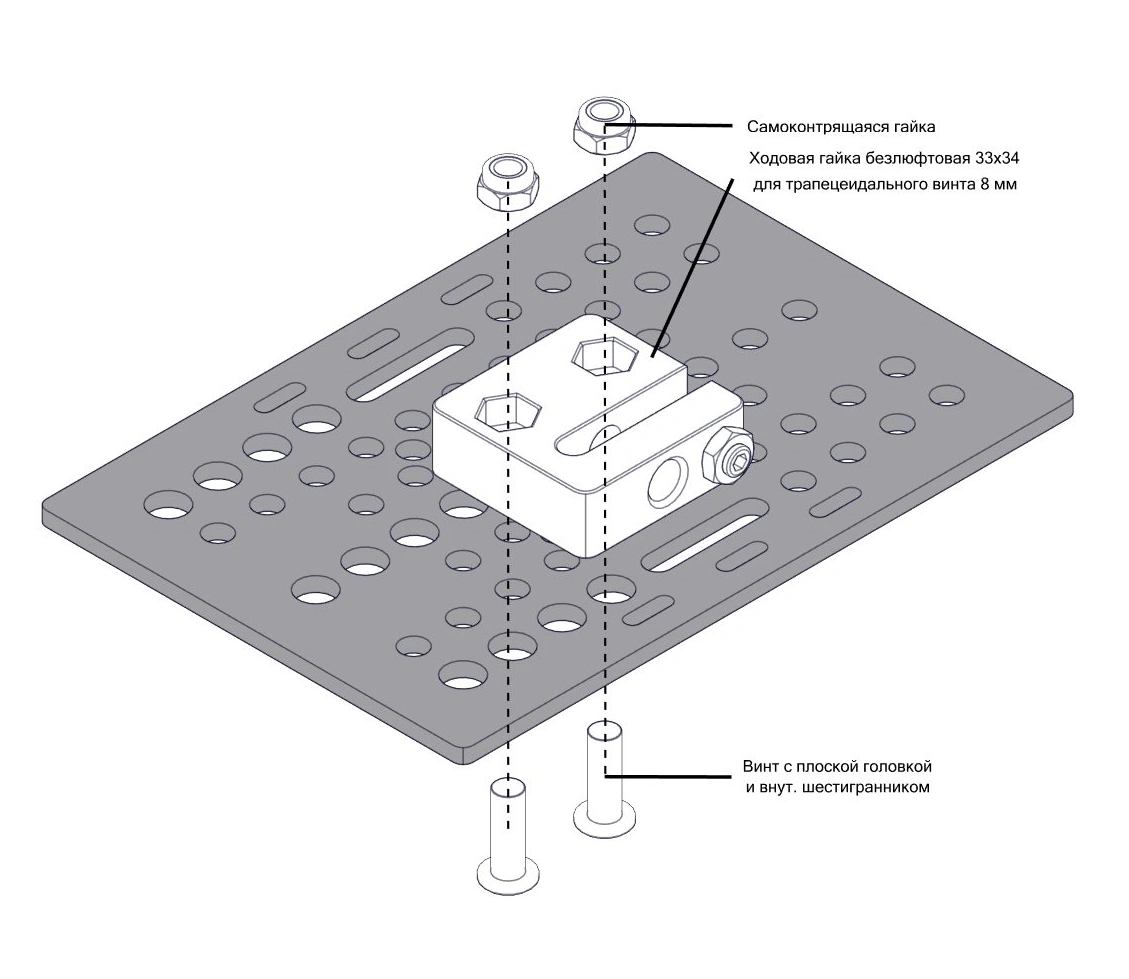

Вариант 2 - с ходовой гайкой
Ходовая гайка безлюфтовая 33x34 для трапецеидального винта 8 мм или ходовая гайка 20x34 для трапецеидального винта 8 мм - 1 шт;
Самоконтрящаяся гайка M5 - 2 шт;
Винт с плоской головкой и внут. шестигранником M5х15 - 2 шт
| Артикул: | AL-PL11-3 |
| Материал: | Алюминий |
| Масса, кг/шт: | 0,075 |
| Покрытие: | Анодирование |
| Толщина, мм: | 3 |
| Производитель: | Алюмика |
| Цвет: | черный |
Характеристики:
Артикул: AL-PL11-3
Материал: Алюминий
Масса, кг/шт: 0,075
Покрытие: Анодирование
Толщина, мм: 3
Производитель: Алюмика
Цвет: черный
