Испытательный стенд для газоаналитического оборудования
Проект
Разработка мобильного испытательного стенда для проверки и калибровки газоаналитического оборудования
Задача клиента
Компании, специализирующейся на выпуске высокоточных газоанализаторов, потребовалось создать потребовалось создать испытательный стенд для проверки работоспособности и калибровки газоаналитических приборов. Основная цель — обеспечить надежную и эргономичную платформу для проведения испытаний, подключения оборудования, контроля показаний и настройки параметров. Стенд должен был быть мобильным, чтобы его можно было перемещать на участке испытательной лаборатории, а также обладать достаточной жесткостью для точной фиксации измерительных приборов в процессе работы.
Техническое решение

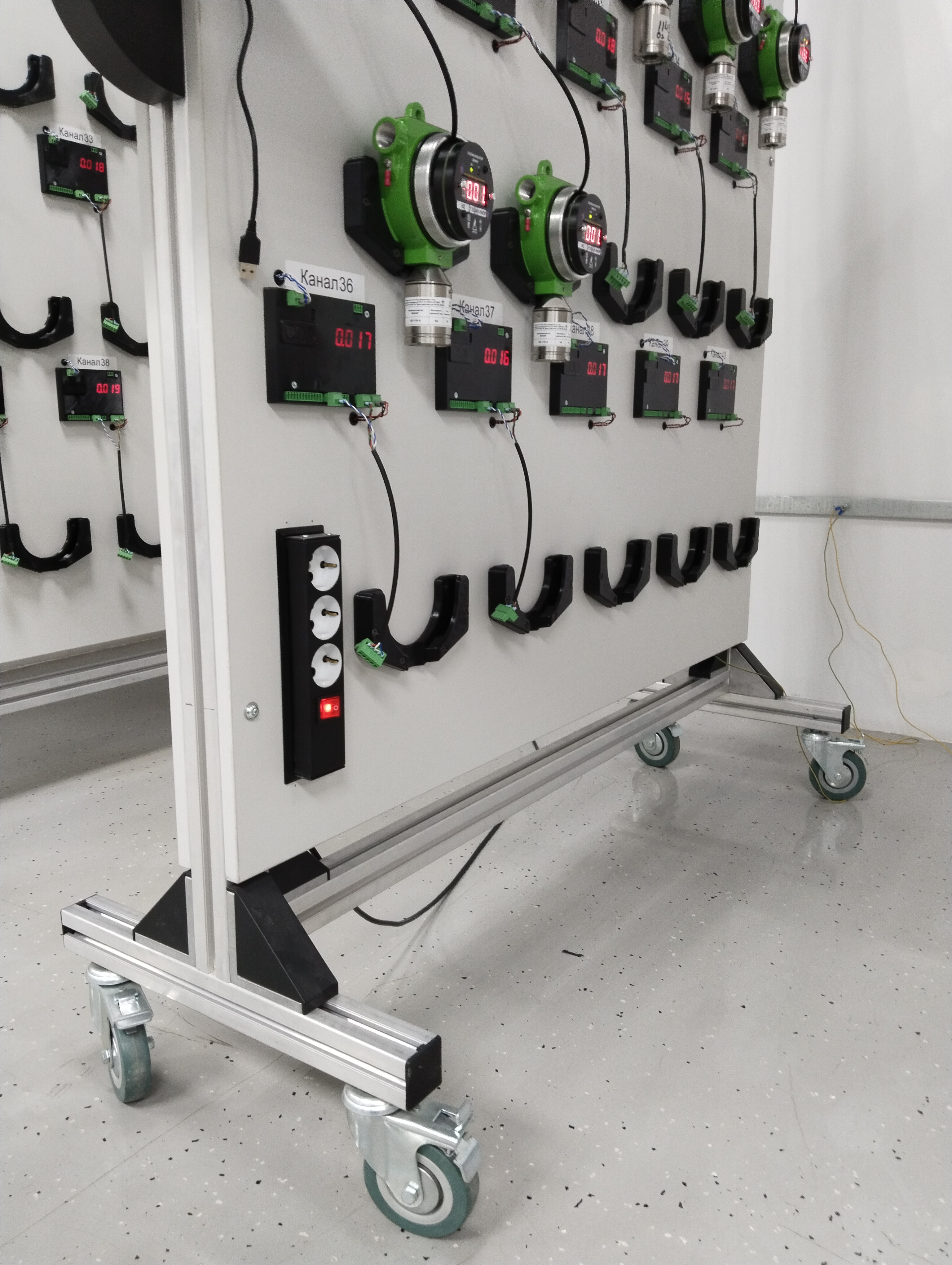

Основой конструкции выступил конструкционный алюминиевый профиль Алюмика 45-й серии сечением 45×45 мм. Выбор именно этой серии обусловлен необходимостью создать устойчивую раму, способную выдерживать вес газоанализаторов и вспомогательного оборудования, при этом сохраняя мобильность и простоту сборки. Каркас собран с использованием угловых соединителей, которые обеспечили жесткость и точную геометрию. Для удобства перемещения стенд оснащен поворотными колесами с тормозами, позволяющими надежно фиксировать конструкцию в рабочем положении.
Конструктивные особенности
По периметру рамы на винтовых соединениях закреплены панели, на которых размещается газоаналитическое оборудование. Такое решение обеспечивает надежную фиксацию приборов и удобный доступ к лицевым панелям управления. Торцевые заглушки и заглушки угловых соединителей дополняют общую картину, делая стенд аккуратным и профессиональным.
Особенностью данной конструкции является полка, расположенная в нижней части стенда. Она служит для размещения блока питания, кабелей и дополнительных принадлежностей, необходимых в процессе обучения. Такое решение позволяет держать всё необходимое под рукой, не загромождая рабочую поверхность. Благодаря продуманной компоновке, стенд сочетает функциональность испытательного оборудования с удобством хранения.
Результат внедрения
Стенд, спроектированный и собранный с использованием профиля Алюмика, полностью соответствует требованиям испытательных процессов.
Мобильность конструкции позволяет использовать его в разных производственных помещениях.
Жесткость каркаса гарантирует стабильность показаний оборудования даже при активном взаимодействии с приборами.
Простота сборки и модульность открывают возможность дальнейшей модернизации — при необходимости стенд можно дополнить новыми типами газоанализаторов или изменить конфигурацию под другие модели измерительных систем.
Где еще применяется конструкционный профиль в испытательном оборудовании
Опыт создания испытательного стенда для газоаналитического оборудования — лишь один из примеров использования профиля Алюмика в сфере контрольно-измерительной техники. Конструкционные системы успешно применяются для разработки испытательных стендов по
- электротехнике,
- вибродиагностике,
- гидравлике,
- пневматике.
Модульность и легкость сборки позволяют предприятиям самостоятельно адаптировать оборудование под конкретные методики испытаний, а возможность быстрой реконфигурации делает профиль идеальным решением для многопрофильных испытательных лабораторий.
Этот проект наглядно демонстрирует, как конструкционный алюминиевый профиль Алюмика становится незаменимым инструментом при создании специализированного испытательного оборудования. Сочетание высокой жесткости, мобильности и эстетичности позволяет компаниям-производителям приборов разрабатывать качественные испытательные комплексы, которые не только выполняют свою основную функцию, но и формируют положительный образ бренда. А для промышленных предприятий и испытательных лабораторий такие решения открывают возможности для быстрого обновления материально-технической базы без значительных капитальных затрат.
