Лазерный гравер для домашней мастерской на базе профиля Алюмика
Проект
Создание DIY-лазерного гравера для моделизма и мелкосерийного производства
Заказчик
Александр, моделист, увлекающийся постройкой исторических судов
От идеи к проекту: как начиналось создание станка
Прежде чем взяться за заказ и конструкцию станка, нашему постоянному клиенту Александру пришлось уделить некоторое временя на его проектирование. Понимая, что от качества проработки конструкции напрямую зависит точность будущих изделий, он детально проработал каждый узел. В помощь себе мастер использовал 3D-модели конструкционного профиля и соединительных элементов Алюмика, доступные на официальном сайте компании — это позволило точно рассчитать все размеры, визуализировать конечный результат и избежать ошибок на этапе сборки. Созданный в CAD-программе проект стал фундаментом, на котором затем вырос реальный станок.
Задача клиента
Александр, увлеченный моделист, поставил перед собой задачу создать собственный лазерный гравер для реализации своей главной цели — постройки модели крейсера «Варяг» времен русско-японской войны в масштабе 1:200. Однако, как он сам признается, столкнулся с классической проблемой энтузиастов:
«Основное преимущество такого типа станка на основе вашего алюминиевого профиля — это простота изготовления и, что немаловажно для домашней мастерской, цена по сравнению с готовыми решениями из магазина».
Требовалось создать оборудование с рабочим полем 600×400 мм, способное резать фанеру до 4 мм и оргстекло до 2 мм, а также выполнять гравировку на нержавеющей стали и стекле.
Техническое решение

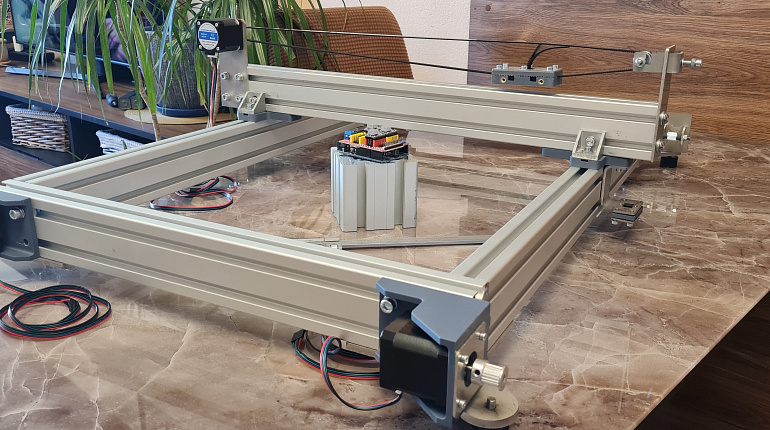

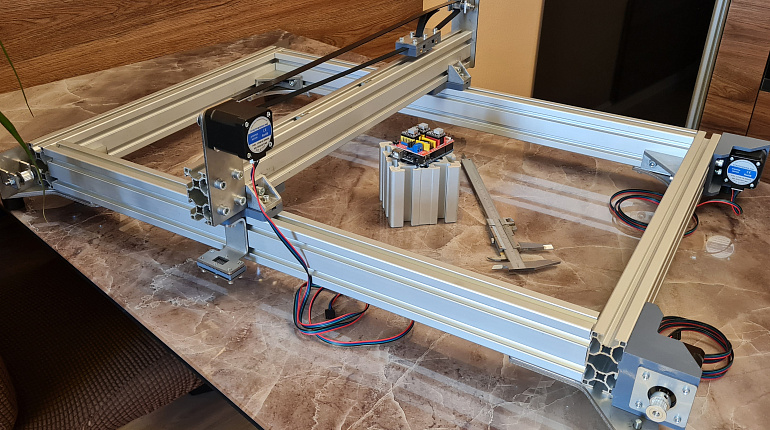

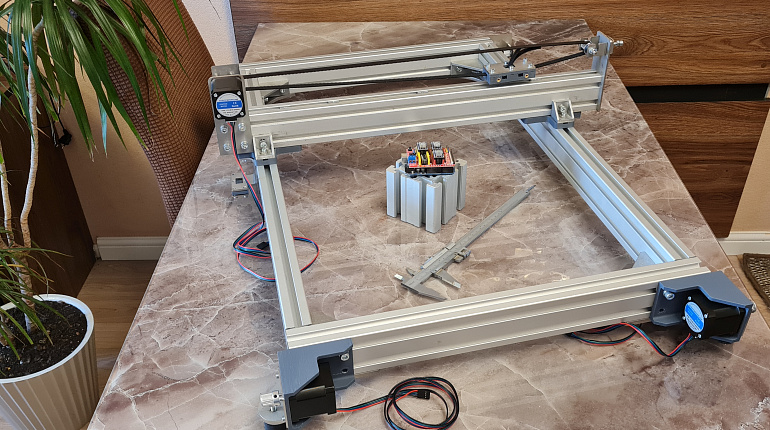

Основой станка выступил конструкционный алюминиевый профиль Алюмика 30×60 мм, который обеспечил жесткость и точность, столь необходимые для прецизионной обработки. Для соединения профиля использованы угловые соединители 30-й серии, а все пазы закрыты оранжевыми пазовыми заглушками, придающими конструкции аккуратный вид и предотвращающими загрязнение. При проектировании Александр воспользовался 3D-моделями продукции Алюмика, доступными на сайте компании, что значительно упростило разработку и позволило заранее рассчитать все размеры и узлы. На скриншотах проекта хорошо видно, как из отдельных элементов складывалась целостная конструкция.
Особенности конструкции

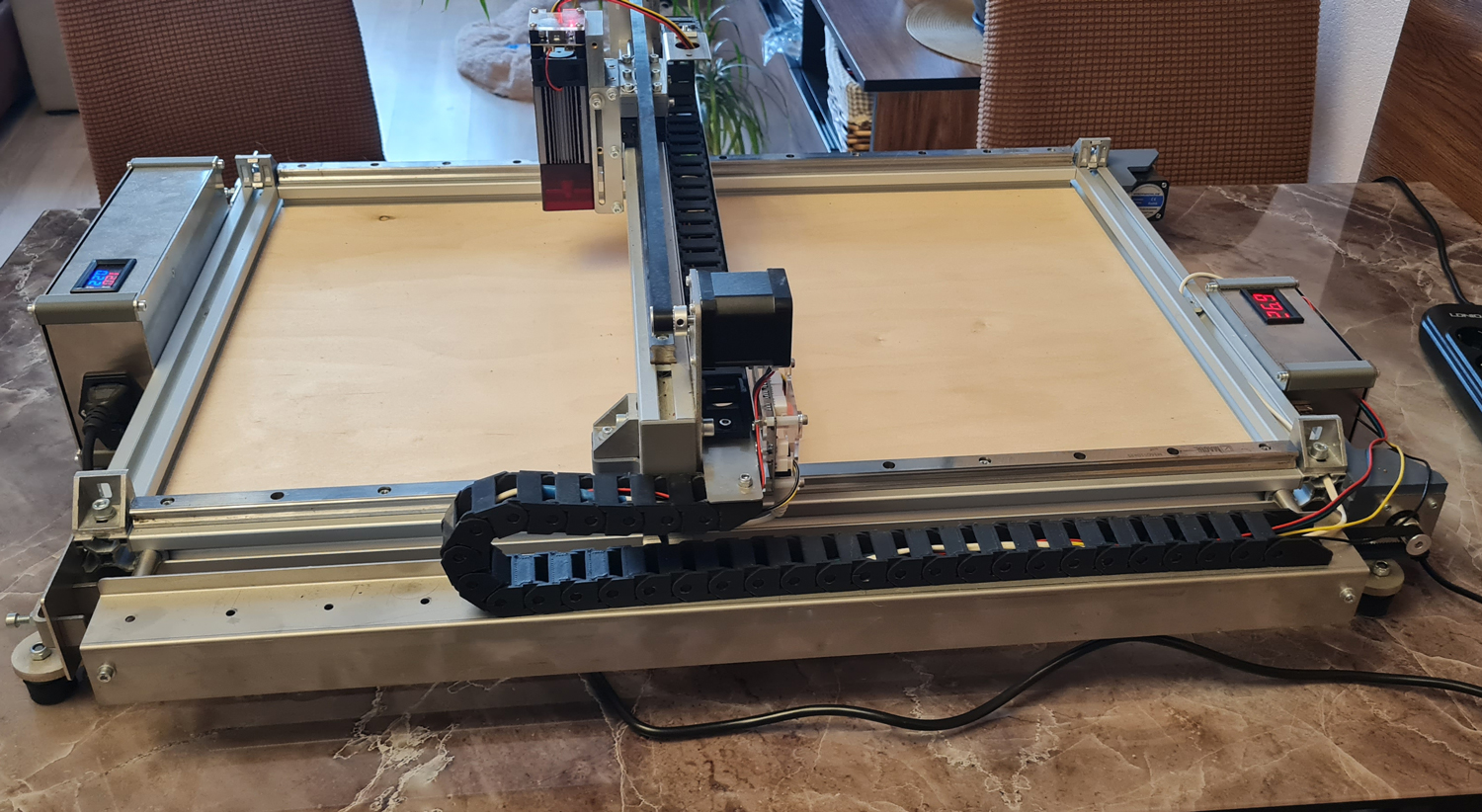

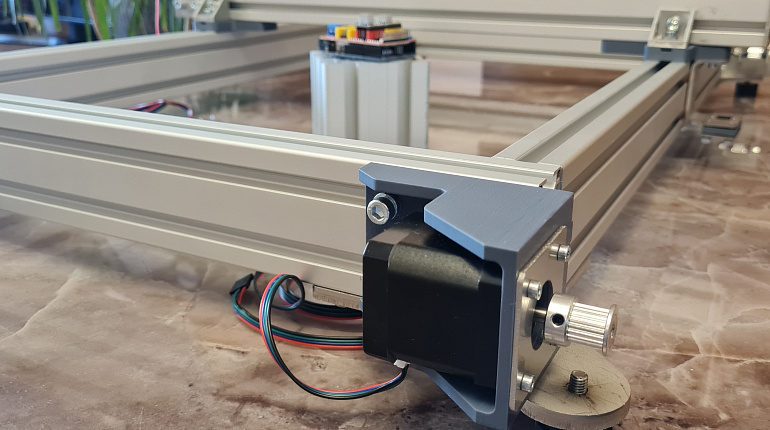

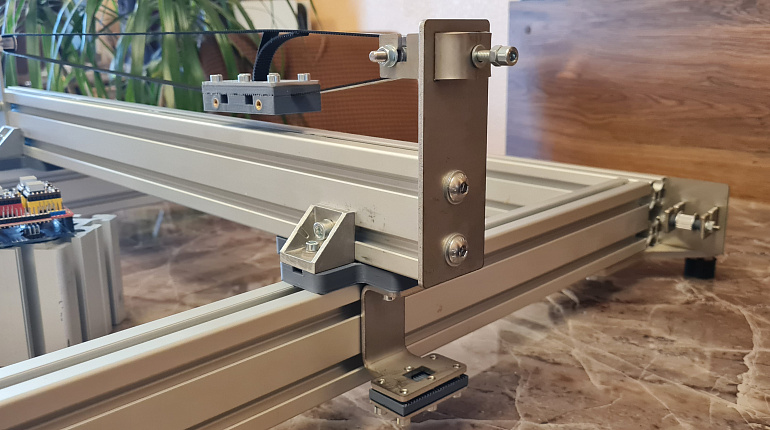

В основе станка — классическая трехосевая система с рельсовыми направляющими и шаговыми двигателями для перемещения по осям. Лазерный модуль мощностью 10 Вт обеспечивает резку и гравировку широкого спектра материалов. Применение пазовых сухарей с фиксацией M4 и M6 позволило надежно закрепить все направляющие и рабочие органы. Торцевые заглушки 30×60 придали конструкции законченный вид. Александр отмечает:
«Конструкция из алюминиевого профиля получилась очень жесткой, что обеспечило точность гравировки и резки +/- 0,05 мм. Для домашних условий это очень хороший результат».
Результат внедрения
Изготовленный станок полностью оправдал ожидания. Помимо основной цели — изготовления деталей для модели крейсера, — оборудование быстро нашло практическое применение в быту. Как рассказывает сам мастер:
«Пока настраивал режимы резки/гравировки, жене на разделочной доске награвировал изображение ее любимой собаки, она скинула в чат ЖК, и заказы посыпались».
Успех первого проекта вдохновил Александра на дальнейшее развитие:
«Уже родилась мысль сделать модернизацию станка — вместо лазера установить фрезер и добавить еще одну ось Z, чтобы можно было уже объемные изображения гравировать на дереве и даже делать детали из мягких металлов».
Конструкционый профиль Алюмика – отличное решение для DIY
Этот проект ярко демонстрирует, как конструкционный профиль Алюмика становится идеальным решением для DIY-энтузиастов и домашних мастерских. Простота сборки, доступность комплектующих и возможность скачать готовые 3D-модели с сайта производителя делают создание высокоточного оборудования реальным для каждого, кто обладает минимальными навыками проектирования и электрики.
Гибкость профильной системы позволяет легко адаптировать станок под любые задачи — от резки фанеры до гравировки металлов, а модульность конструкции открывает путь к бесконечным модернизациям. Александр планирует превратить свой гравер в полноценный фрезерный станок, добавив новую ось — и для этого ему достаточно будет докупить необходимые компоненты, оставив базовый каркас из профиля Алюмика неизменным. Такая масштабируемость и возможность поэтапного развития делают решения на базе профиля Алюмика не просто удобными, но и экономически выгодными на долгосрочную перспективу.
