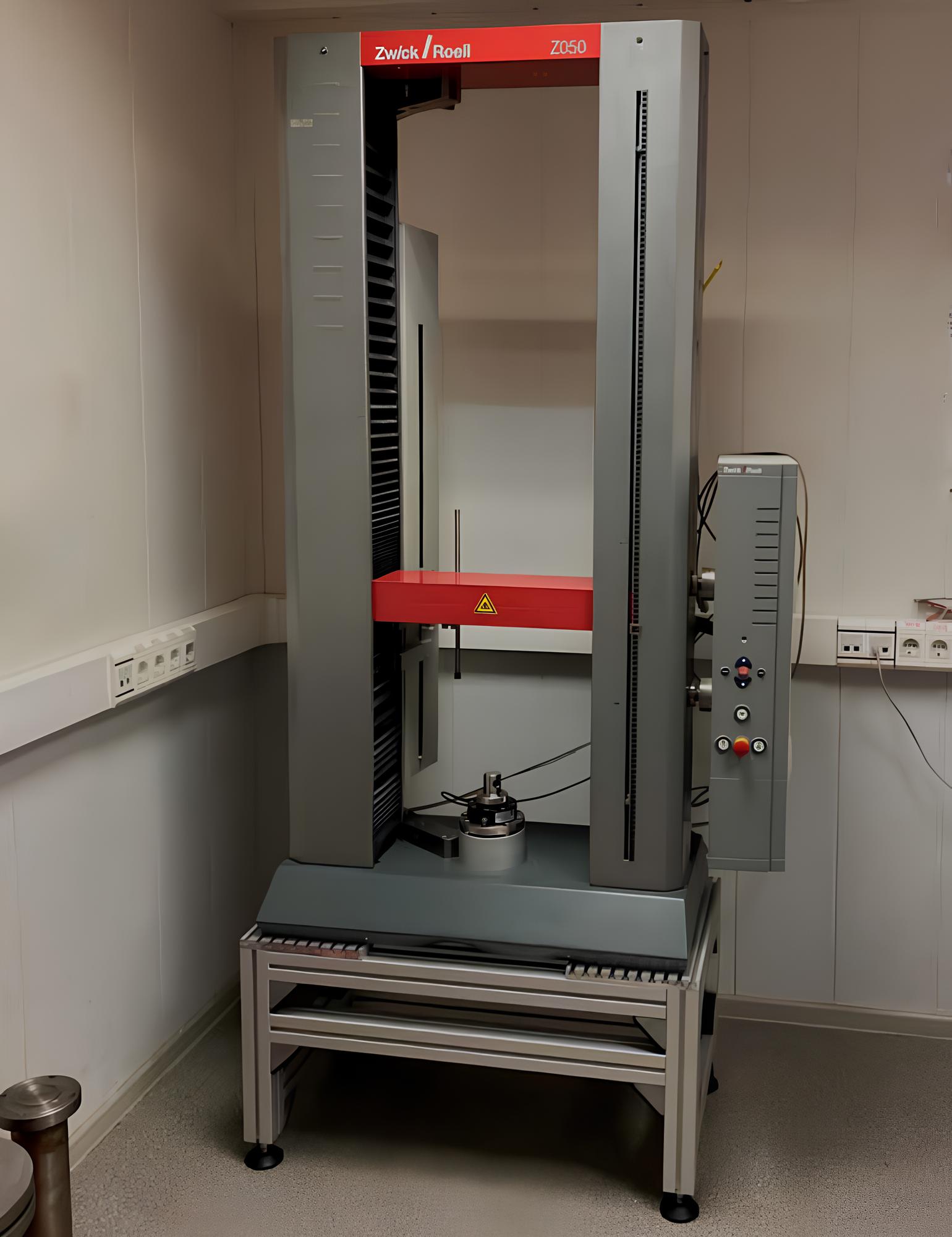

Подиумный модуль для разрывной испытательной машины

Задача и цель проекта

Помогаем компаниям в решении производственных задач! Спроектировали для нашего клиента индивидуальный подиумный модуль для разрывного испытательного стенда трубопроводной отрасли. Разработка была вызвана необходимостью повысить комфорт работы операторов. Низкорасполагающийся захват ранее затруднял доступ к образцам и усложнял настройку испытательных узлов.

Конструктив

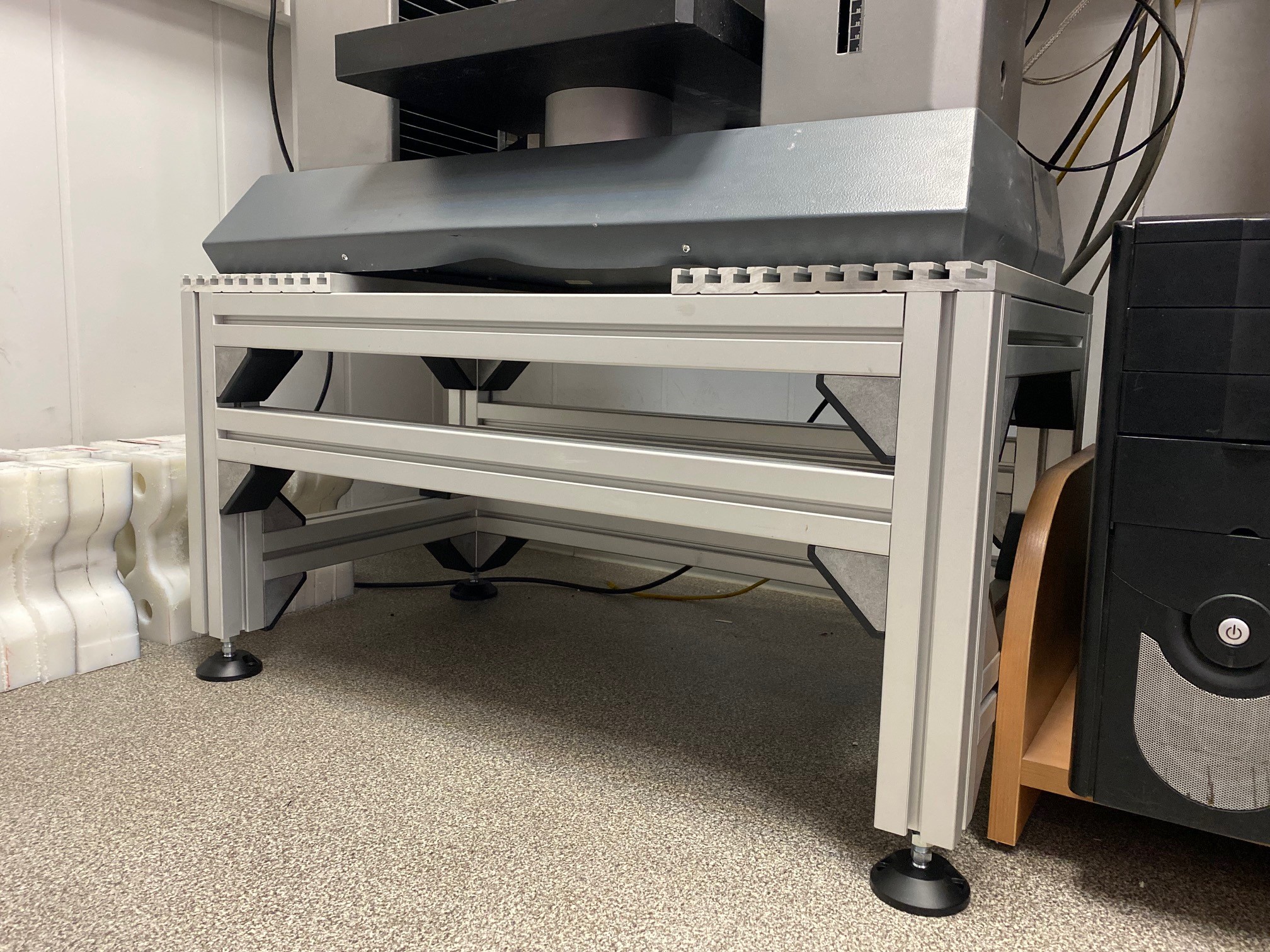

Основой выступил конструкционный алюминиевый усиленный профиль 60×60 мм, который обеспечивает прочность и долговечность при минимальном весе и максимальной надежности.

Установочная станочная плита T-паз 250×20 мм служит опорой для оборудования, снижает уровень вибрации при испытаниях и обеспечивает дополнительную устойчивость.

Особое внимание было уделено опорам. В данном проекте мы использовали основание опоры D75 с противоскользящей вставкой, эта деталь не только фиксирует модуль в нужном положении, но и исключает возможность смещения в процессе испытаний, повышая точность результатов.

Результат

Подиумный модуль полностью решает проблему: геометрия подиума подобрана под стандартные требования эргономики, что исключает излишнюю нагрузку на оператора и уменьшает временные затраты на подготовку.

Теперь испытательная машина способна выдерживать нагрузки свыше 500 кг. Усиленный профиль и продуманная геометрия обеспечивают запас прочности при динамических и статических испытаниях, сохраняя при этом стабильность и точность измерений. Эстетика тоже не остаётся без внимания: анодированная поверхность профиля не только устойчива к внешним воздействиям, но и выглядит современно и аккуратно в условиях лаборатории или производства.

Обратная связь от заказчика

Клиент оценил не только прочность, но и удобство эксплуатации модуля, а также простоту его сборки. Быстрая сборка сокращает время внедрения и упрощает последующее техническое обслуживание. Гибкость конфигурации позволяет адаптировать подиум и для различных моделей тестового оборудования или различную геометрию образцов, сохраняя общий подход к качеству и надёжности.

Итог

Подиумный модуль из конструкционного алюминиевого профиля 60×60 мм стал оптимальным решением для компаний, занимающихся тестированием трубопроводных систем. Он объединяет прочность, эргономику и современный дизайн, обеспечивает высокую функциональность и легкость эксплуатации — и надёжно решает задачи, стоящие перед современным производством и лабораториями.

Такая конструкция — универсальное и практичное решение для повышения эффективности работы и повышения качества результатов испытаний в современных производственных и лабораторных условиях.
