Подкатной верстак для термопластавтомата из профиля Алюмика

Задача клиента

Официальный дистрибьютор европейских термопластавтоматов обратился с задачей создания адаптированного мобильного основания для малогабаритного оборудования. Требовалось разработать стол, способный выдерживать нагрузку свыше 200 кг, с возможностью серийного производства.

Техническое решение

Основой конструкции выбран анодированный конструкционный алюминиевый профиль 45×45 мм.

Конструктивные особенности

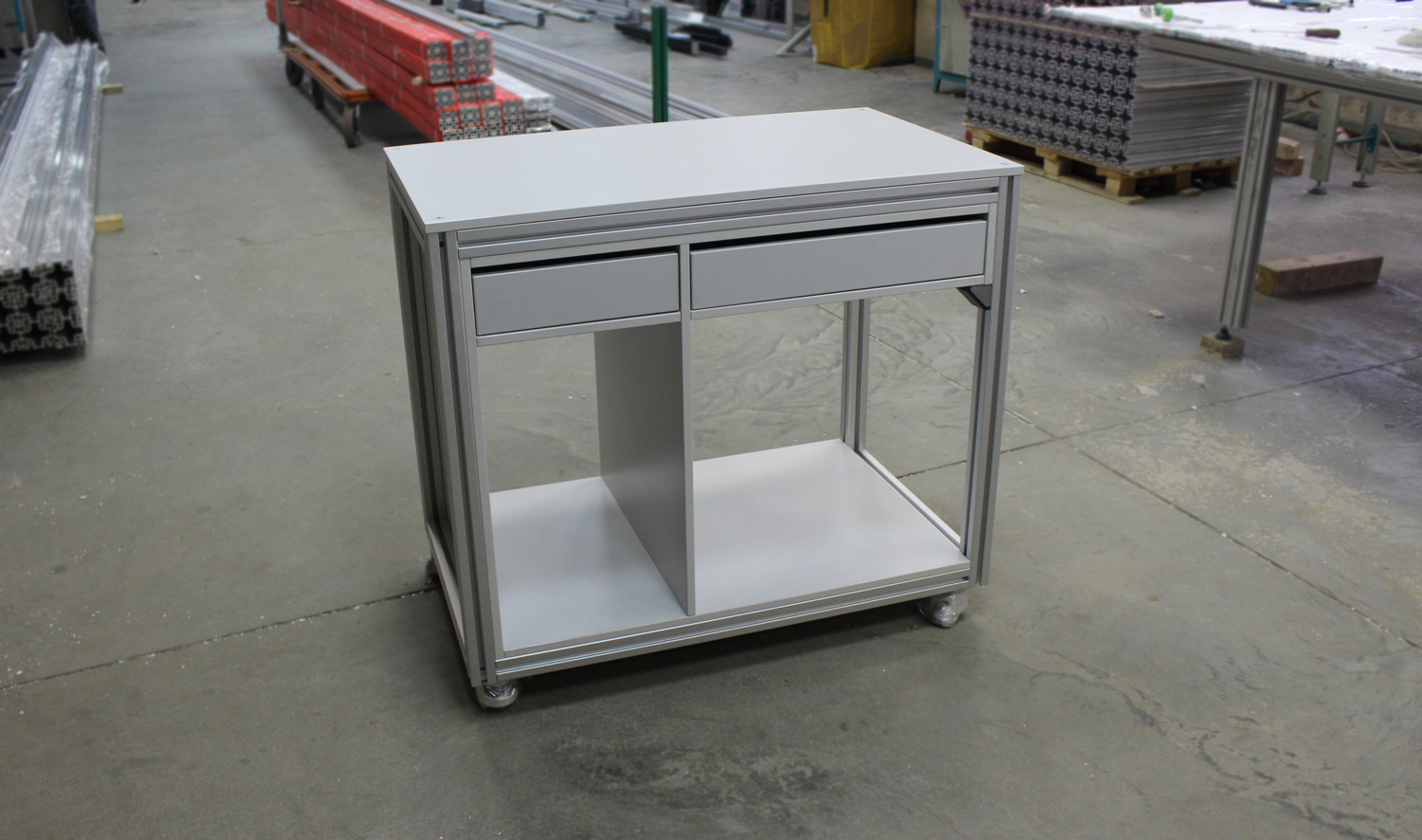

Несущий каркас 1004×510×799 мм из профиля 45 серии;
Столешница и фасады из ЛДСП EGGER 16 мм (серый);

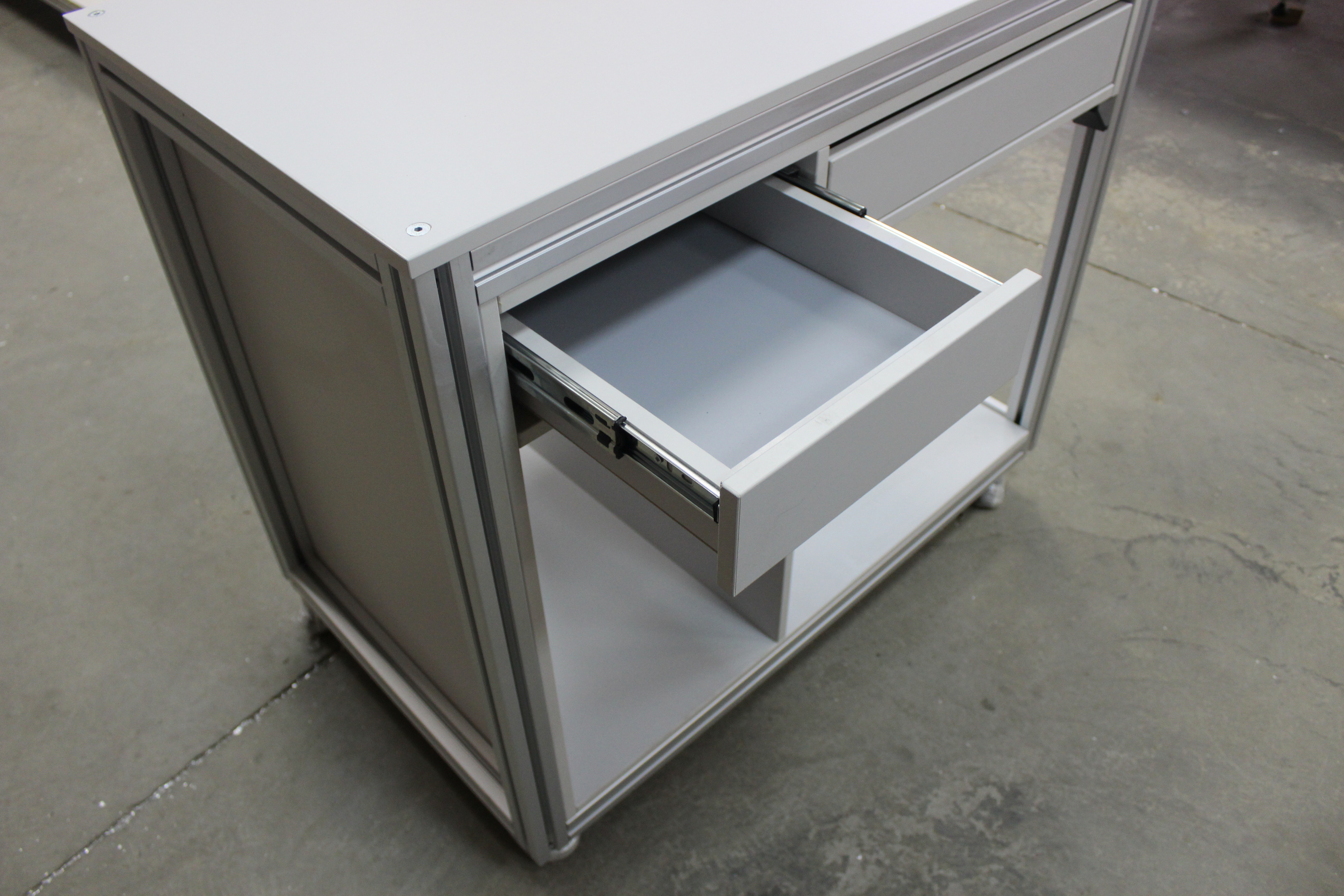

Система хранения: 2 выдвижных ящика и 2 ниши под шкаф электроавтоматики;
Мобильность: поворотные роликовые опоры с регулировкой высоты.

Ключевые преимущества

Нагрузка до 500 кг - 2.5-кратный запас прочности;
Скрытый крепеж - эстетичный внешний вид;
Роликовые направляющие - плавное движение ящиков;
Устойчивость к повреждениям - защита от производственных воздействий.

Результат внедрения и экономический эффект

✔️ Создана универсальная платформа для оборудования;

✔️ Обеспечена возможность серийного производства;

✔️ Превышены требования по нагрузке на 150%;

✔️ Сохранена мобильность при высокой грузоподъемности;

✔️ Снижение стоимости комплекса поставки;

✔️ Унификация производства для разных моделей оборудования.

Технические детали

Каркас: профиль 45×45 мм с анодированным покрытием;
Отделка: ЛДСП EGGER в кромке ПВХ 2 мм;
Фурнитура: роликовые направляющие, поворотные колеса;
Сборка: система скрытого крепежа.

Перспективы применения

Разработанная конструкция может быть адаптирована для:

Рабочих мест для лабораторного оборудования;
Обильных оснований измерительных комплексов;
Сервисных тележек для диагностических приборов;
Универсальных производственных столов.

Экспертное мнение

"Конструкционный профиль Алюмика 45 серии позволил создать идеальное соотношение прочности и мобильности. Мы получили стол, который легко выдерживает вес оборудования, при этом остается маневренным и функциональным. Скрытая система креплений обеспечила профессиональный внешний вид.»

Итог

Проект подтвердил эффективность использования профильных систем Алюмика для создания специализированного промышленного оборудования. Универсальность конструкции позволяет масштабировать решение под различные типы оборудования и производственные задачи.
