Учебный макет эскалатора на основе конструкционного профиля Алюмика

Задача

Перед производителем учебного оборудования стояла задача разработать и изготовить прочный, мобильный и технологичный каркас для учебного лабораторного стенда "Действующий макет эскалатора". Клиенту требовалось решение, которое бы обеспечило не только надежную основу для установки в него сложных компонентов автоматики, но и удобство перемещения стенда в пределах учебных аудиторий и лабораторий.

О проекте

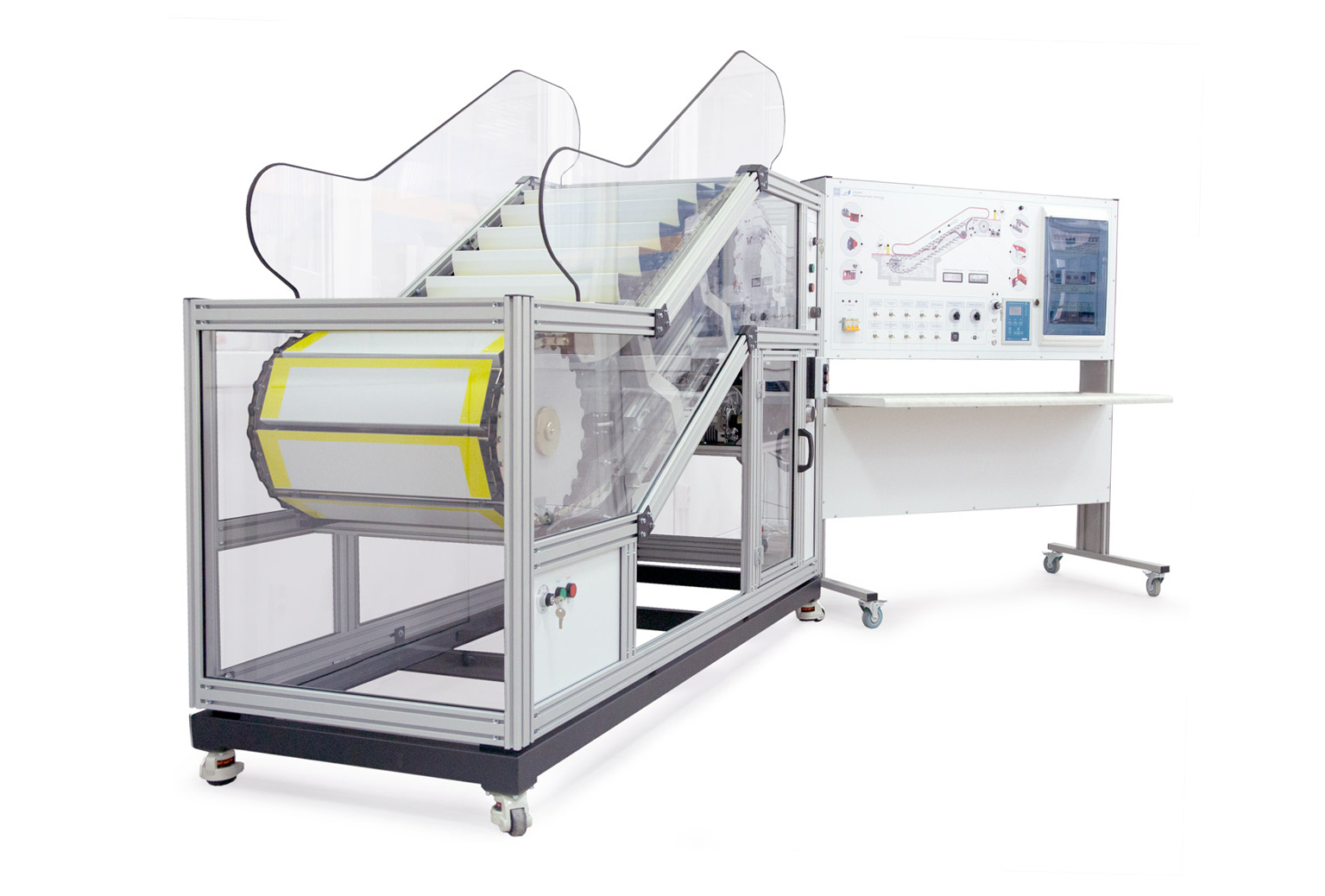

Учебный стенд "Действующий макет эскалатора" — это комплексное оборудование для изучения систем автоматики. Он позволяет студентам исследовать индуктивные преобразователи, модуляторы, вращающиеся трансформаторы, сельсины и элементы цифровых следящих систем.

Стенд дает возможность не только изучить устройство и принцип действия эскалатора, но и приобрести практические навыки программирования логических контроллеров (ПЛК), а также редактировать программы управления с компьютера.

Конструктивные особенности

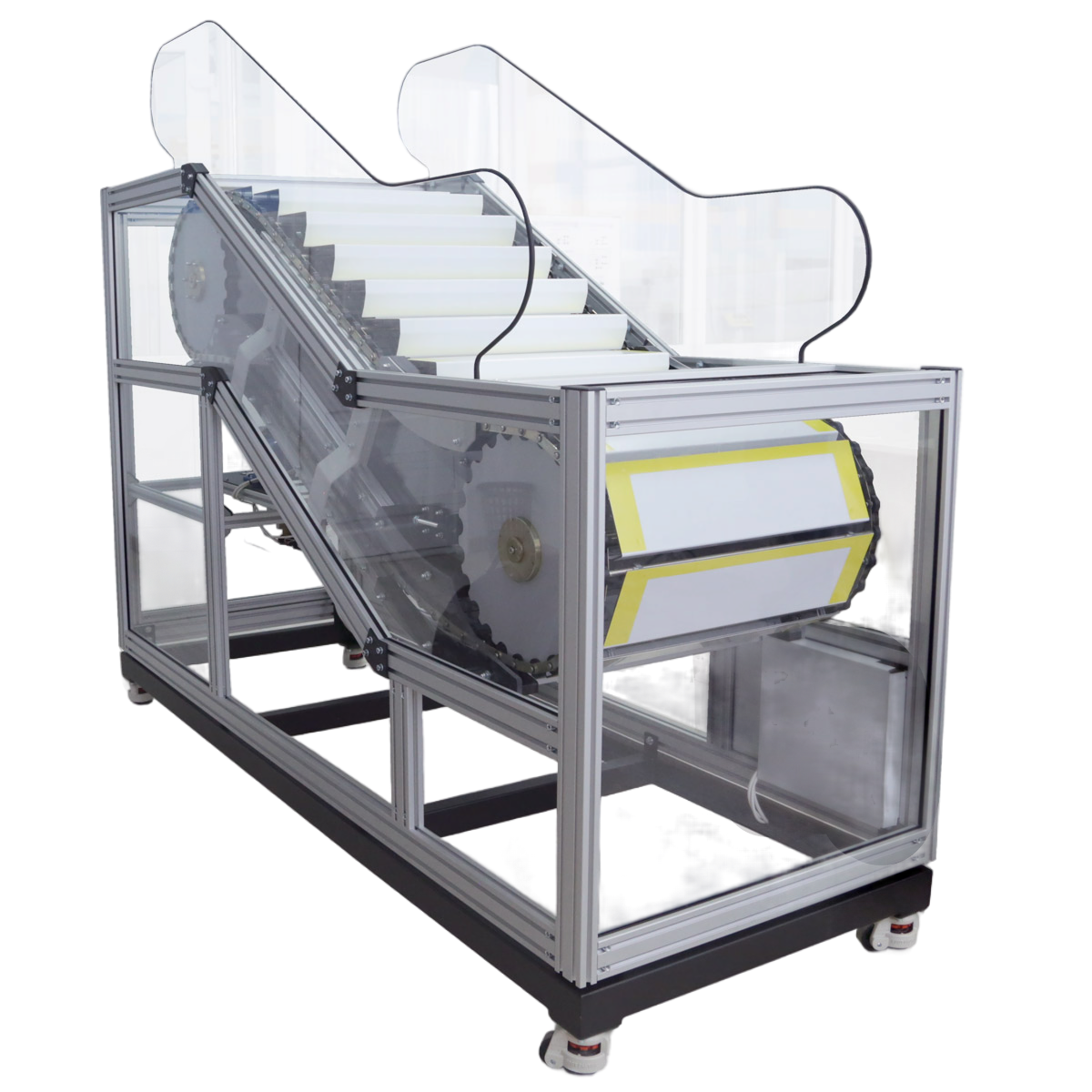

Основой несущей конструкции стал конструкционный алюминиевый профиль Алюмика в сечении 30х60. Этот выбор обеспечил идеальный баланс между прочностью и весом. Алюминиевый профиль 30x60 позволил создать жесткую и стабильную раму для всех узлов макета.
Для соединения элементов каркаса под различными углами использовались специализированные угловые соединители и стальные элементы жесткости, что гарантировало высокую надежность конструкции.
Стенд оснащен самоустанавливающимися колесами с фиксаторами и регулировкой высоты, которые выполняют роль опор и обеспечивают легкое перемещение оборудования.

Преимущества профиля

Использование конструкционного алюминиевого профиля в данном проекте дало ряд ключевых преимуществ:

Модульность и гибкость - профильная система позволяет легко модифицировать и дооснащать стенд в будущем, добавляя новые модули и компоненты.
Легкий вес и прочность - алюминий значительно легче стали, что упрощает перемещение, но при этом обеспечивает достаточную жесткость для тяжелого оборудования.
Скорость сборки - использование точно подходящих друг к профилю соединительных элементов сокращает время на сборку каркаса.
Эстетичный вид - анодированный конструкционный профиль имеет современный и технологичный внешний вид, идеально подходящий для учебного и научного оборудования.

Перспективы применения

Успешная реализация проекта демонстрирует отличный пример использования профиля в:

Создании учебных стендов для разных направлений;
Разработке мобильных лабораторные комплексов;
Оснащении профессиональных образовательных центров;
Создании демонстрационных комплексов для производственных предприятий.

Итог

Проект НТЦ-09.07 "Действующий макет эскалатора" является ярким примером успешного применения конструкционного алюминиевого профиля для создания профессионального учебного оборудования. Выбранное решение полностью удовлетворило требованиям заказчика, позволив создать надежный, мобильный, функциональный и эстетически привлекательный лабораторный стенд серийного производства. Гибкость профильной системы открывает широкие возможности для дальнейшего развития линейки учебного оборудования.
