Защитное ограждение станка с раздвижными дверями

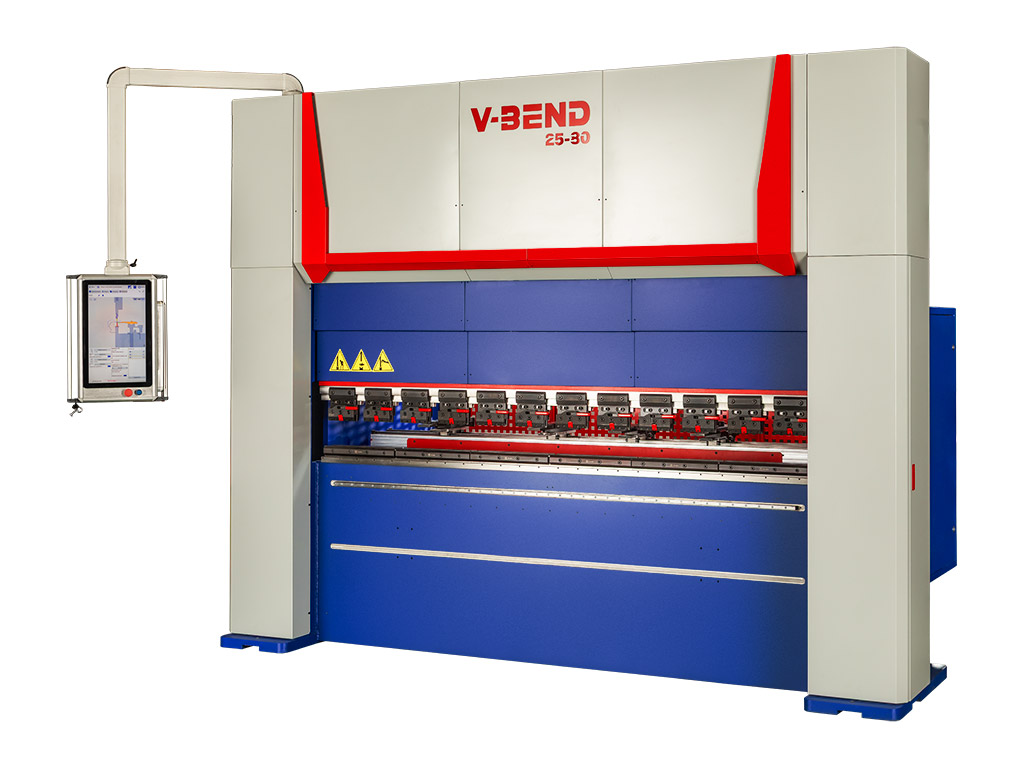

Для поставщика электромеханических листогибочных прессов мы изготовили кастомизированное защитное ограждение для станка V-bend. В базовой комплектации такое ограждение к станку не поставляется, поэтому клиенту требовалось дополнительное решение, которое можно предлагать конечным покупателям оборудования. Конструкция выполнена из алюминиевого профиля 45 серии и оснащена системой раздвижных дверей для удобного доступа к рабочей зоне.
Задача клиента
Клиент поставляет листогибочные прессы и хотел расширить предложение для своих заказчиков за счет дополнительной опции — защитной зоны вокруг станка. Это позволяло не только повысить безопасность эксплуатации оборудования, но и сформировать отдельный коммерческий продукт: ограждение, которое можно продавать вместе со станком или как дооснащение.
Важно было сделать конструкцию не «универсальной рамой», а аккуратным инженерным решением под конкретный станок: с быстрым монтажом, нормальным доступом для оператора и сервисного персонала, без необходимости дорабатывать оборудование на месте.

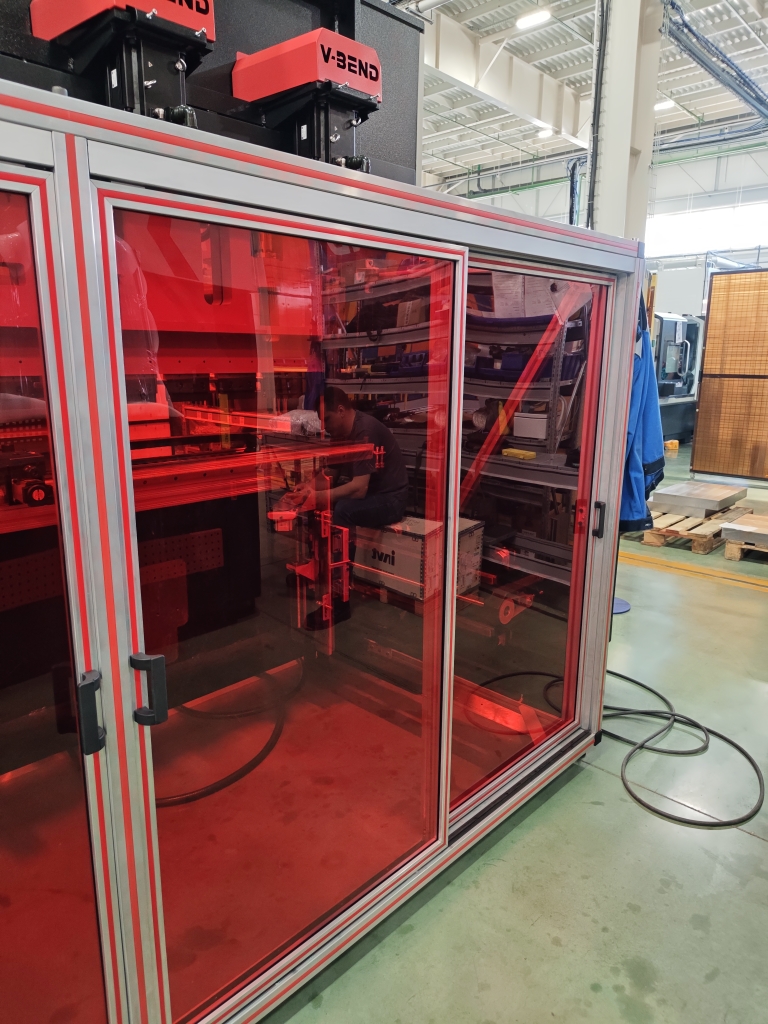

Также требовалось не занимать лишнее пространство распашными дверями и сохранить внешний вид, соответствующий уровню поставляемого оборудования. Для визуальной связи с фирменным стилем бренда станка были предусмотрены красные пазовые заглушки.
"Для нас это не просто ограждение, а дополнительная опция к станку. Мы можем предложить клиенту более безопасное рабочее место и при этом увеличить ценность поставки" - представитель клиента.
Решение и особенности конструкции
В качестве основы использовали конструкционный алюминиевый профиль 45 серии, включая профиль 45х90 для несущих элементов. Он обеспечивает жесткость каркаса, при этом конструкция остается сравнительно легкой и удобной для транспортировки.

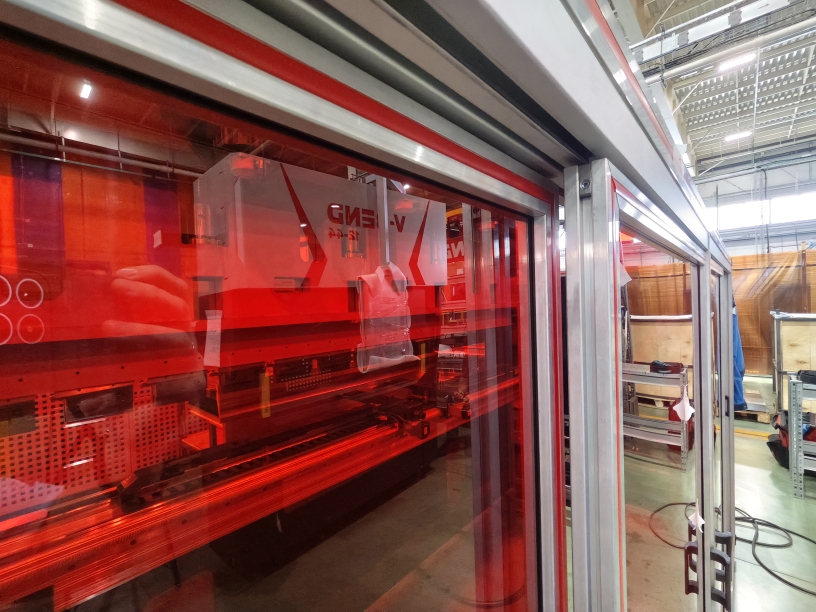

Раздвижные дверцы выполнены на базе профильной дверной системы. Направляющие, ролики и фурнитура обеспечивают плавное перемещение створок, а сама раздвижная схема экономит место рядом со станком. Это особенно важно для производств, где оборудование размещается плотно и нет запаса пространства для распашных дверей.
Конструкция включает:
- Каркас из алюминиевого профиля 45 серии;
- Профиль 45х90 для основных стоек и силовых элементов;
- Соединители, крепеж и регулируемые опоры;
- Раздвижные дверцы с роликами и направляющими;
- Панели из оргстекла;
- Ручки для удобного открывания;
- Пазовые заглушки для защиты пазов и фирменного оформления.
Модульность профиля позволяет адаптировать ограждение под разные конфигурации станка и требования конечного заказчика. При необходимости можно изменить габариты секций, добавить панели, замки, датчики, концевые выключатели или дополнительные крепления.
Этапы работ
- Проанализировали станок, габариты и сценарии доступа;
- Разработали конструкцию защитной зоны;
- Подобрали профиль, дверную систему и комплектующие;
- Подготовили детали в размер;
- Собрали каркас и раздвижные створки;
- Проверили геометрию, устойчивость и ход дверей;
- Подготовили изделие к передаче клиенту.
Результат
Клиент получил готовую дополнительную опцию для листогибочного пресса V-bend — защитное ограждение, которое можно поставлять конечным заказчикам вместе со станком или предлагать отдельно как дооснащение.
Для конечного пользователя конструкция формирует безопасную рабочую зону, сохраняет удобный доступ к оборудованию и не требует сложного монтажа. Для поставщика станков это стало способом повысить ценность предложения и получить дополнительную маржинальность на сопутствующем инженерном решении.
